철도시스템

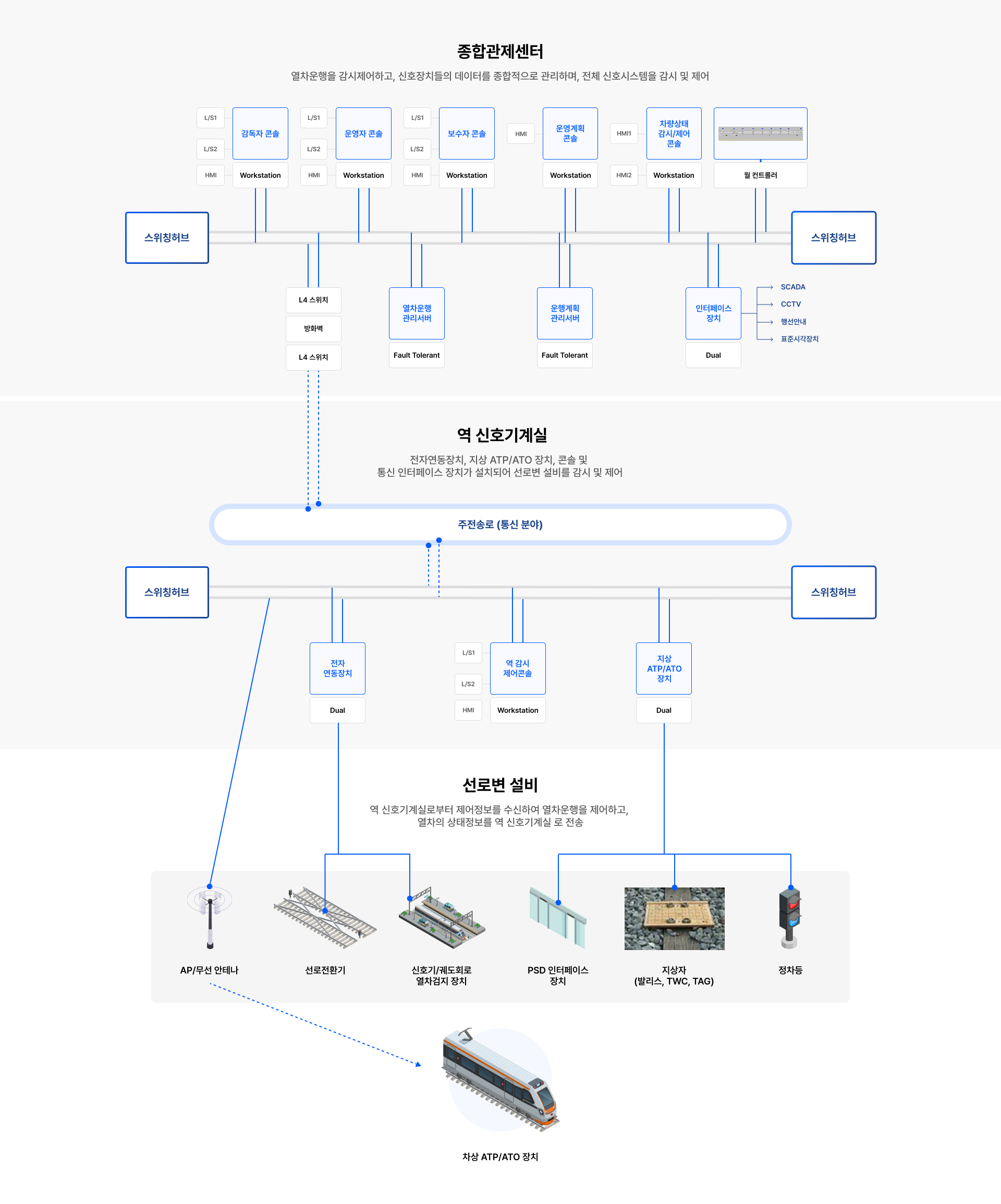

철도신호시스템 구성

철도신호제어시스템은 종합관제센터(ATS), 역 신호기계실 및 선로변 설비로 구성된다.

철도신호시스템 구성

장치 종류 및 기능

장치명 기능 비고

ATS

Automatic Train Supervision
  • 열차운행계획 관리
  • 열차운행 감시 및 제어
 Non-vital 기능

ATP

Automatic Train Protection
  • 열차 위치 실시간 추적
  • 열차이동권한 결정
  • 속도프로파일 작성
  • 열차속도감시 및 비상 제동
 Vital 기능

ATO

Automatic Train Operation
  • 열차속도제어
  • 정위치 정차 제어
  • 출입문개방명령 수행
  • 열차 설비 및 차상장치와의 인터페이스
 Non-vital 기능

EIE

Electronic Interlocking Equipment
  • 열차진로제어
  • 선로전환기, 신호기 제어
 Vital 기능

  • 자동열차감시장치(ATS)

  • 역 신호기계실

기능

자동열차감시장치(ATS) 기능

ATS 구성 장비 및 기능

장치명 기능

TCC

열차운행관리 서버
  • 실시간으로 열차운행을 감시 및 제어
  • 현장신호설비를 자동 또는 수동으로 제어
  • 열차운행계획에 의한 열차 운행 자동 제어
  • 열차운행상황을 기록 및 관리

MSC

운행계획관리 서버
  • 열차운행 계획 관리
  • 열차운행 실적 관리
  • TCC의 기능 장애 시 TCC의 백업 기능 수행

콘 솔
  • 열차운행을 감시 및 제어에 사용하는 사용자 탁
  • 감독 콘솔, 운영 콘솔, 유지보수 콘솔, 차량 상태 감시/제어 콘솔, 운행계획관리 콘솔

인터페이스 장치
  • ATS외부 설비와의 통신 인터페이스 수행
  • 열차정보표시(TIDS), 전력 감시(SCADA), 표준시간, 기상 감시, CCTV
  • 통신 서버 또는 CDTS로 구성

대형표시반
  • 열차운행 상태 표시
  • 월 컨트롤러와 DLP로 구성

통신장치/인쇄장치
  • 종합관제센터 내 설비 간 통신 망 구성
  • 각종 인쇄 및 플로팅 장치로 구성

역 신호기계실 구성 및 기능

장치명 기능

EIE

전자연동장치
  • ATS로부터의 제어 명령, 운영자의 제어명령 수신
  • 열차의 이동 정보를 이용하여 주변 신호설비를 자동으로 제어(궤도회로, 선로전환기, 신호기 등)
  • 제어 결과 및 상태를 ATS로 전송

통신인터페이스 장치
  • ATS와 역 신호기계실 설비간 통신 인터페이스 수행
  • LDTS 또는 IFS로 구성

역 감시제어 콘솔
  • 연동역에서 전자연동장치가 관할하는 구역에 있는 열차의 운행을 감시 및 제어
  • ATS의 고장이나 운영자의 필요 시 이 구간에 대한 제어 권한 획득 후 열차 및 신호설비 제어

지상 ATP/ATO 장치
  • 열차의 방호 기능과 열차의 자동 운행 지원
  • 열차 속도 프로파일 작성
  • 열차 이동권한(MA) 결정
  • 열차 속도 감시 및 제동
  • 열차 자동운전 및 정위치 정차 제어
  • 열차 속도 제어

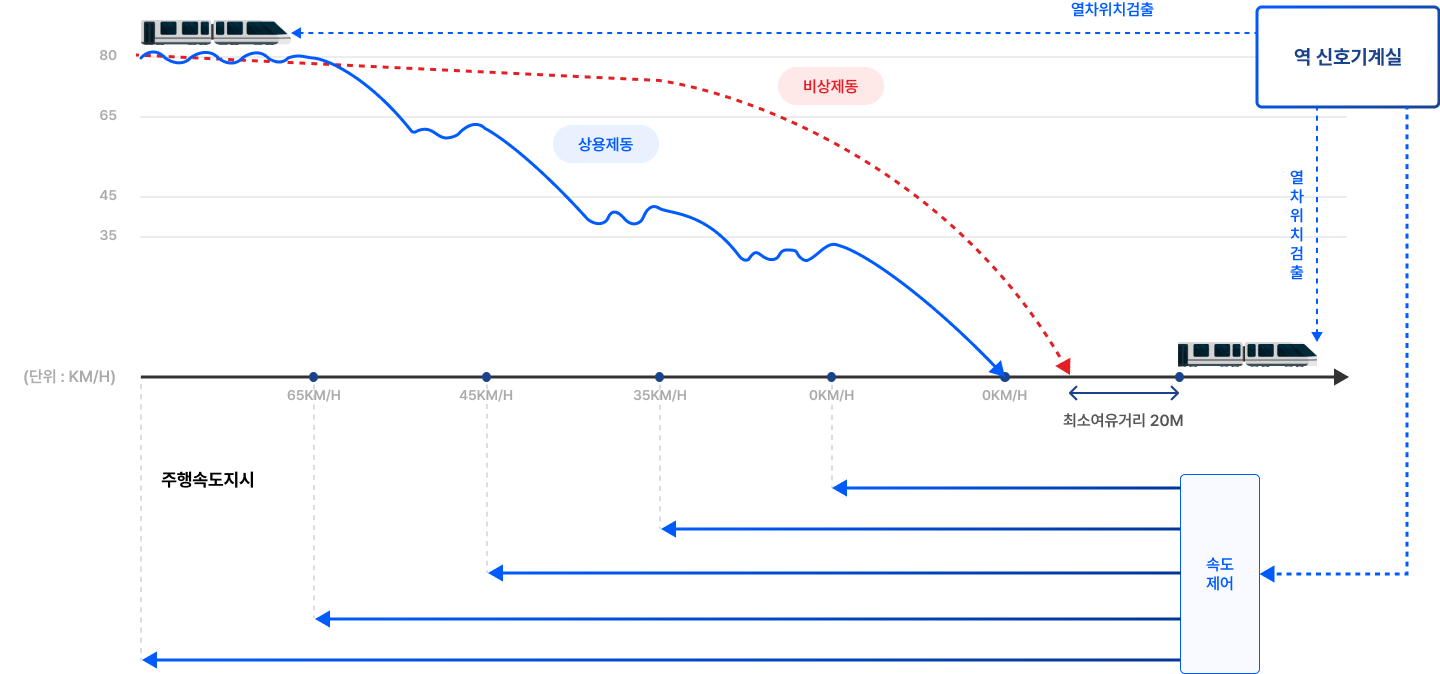

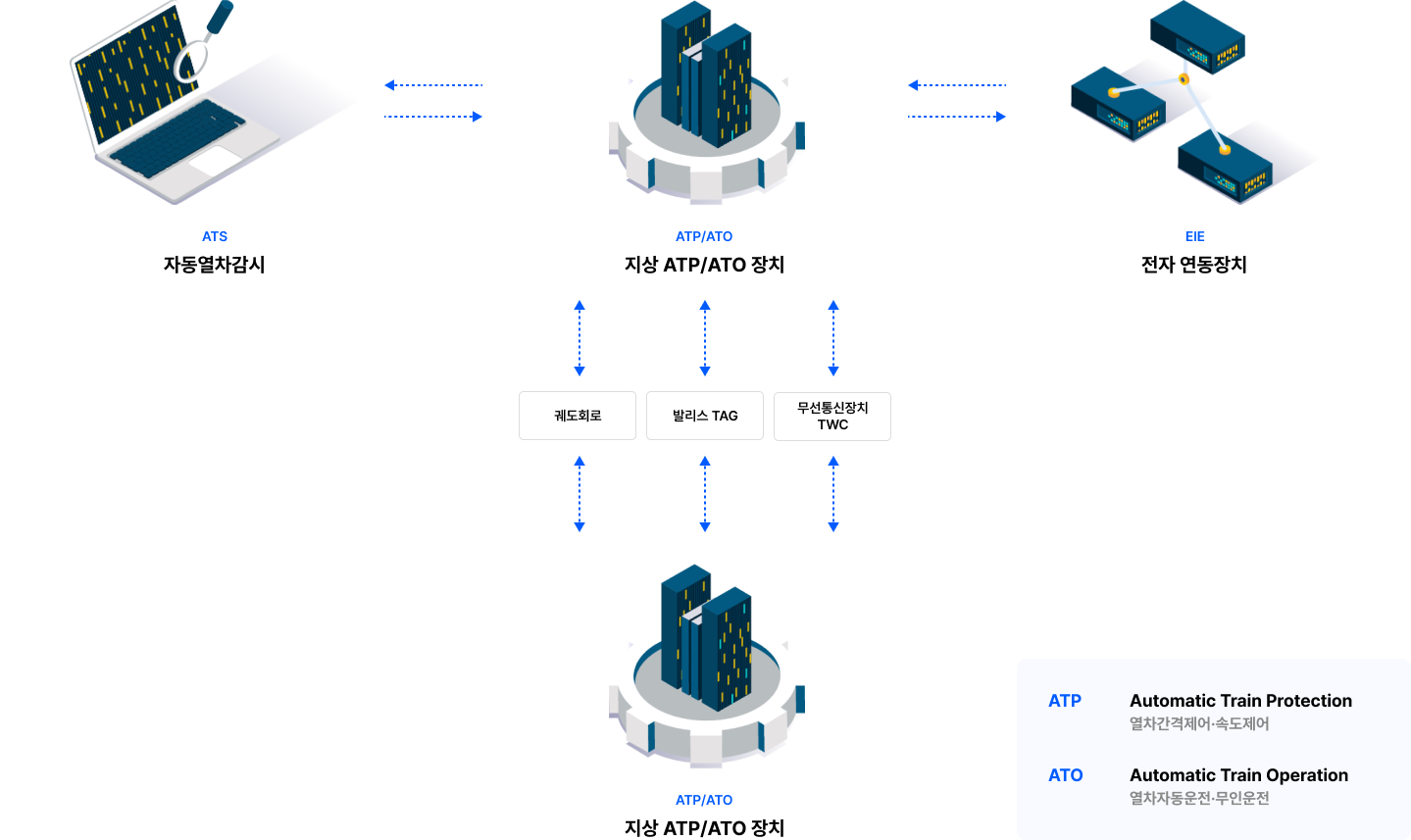

ATO/ATP 시스템

ATO/ATP 시스템
